板式橡胶支座该如何正确选用

来源:古晨工程橡胶发布时间:2020-11-02浏览次数:34351 次

在选用板式橡胶支座时,支座的更大 承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10%。也就是说,对于弯、坡、斜、宽桥梁,宜选用圆形板式橡胶支座。公路桥梁工程不宜使用带球冠的橡胶支座或坡形的橡胶支座。一些客户和设计、施工单位或施工方

  板式橡胶支座该如何正确选用板式橡胶支座在现代建筑施工桥梁建设中的作用越来越重要,普通板式橡胶支座具有足够的刚度和弹性,能将桥跨结构上的全部载荷(包括恒载和活载)可靠地传递到墩台上,并同时承受由荷载作用引起的桥跨结构端部的水平位移、转角和变形,减轻和缓解桥墩承受的震动,适应因温度变化、桥跨结构涨缩等引起的桥跨结构的平移运动。

  通常情况下,普通板式橡胶支座适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的桥梁结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座。在选用板式橡胶支座时,支座的更大 承载力应与桥梁支点反力相吻合,其容许偏差范围宜 为±10%。也就是说,对于弯、坡、斜、宽桥梁,宜选用圆形板式橡胶支座。公路桥梁工程不宜使用带球冠的橡胶支座或坡形的橡胶支座。一些客户和设计、施工单位或施工方 次接触桥梁橡胶支座,对于如何选用橡胶支座,何种情况下选用橡胶支座等问题还不甚明了。

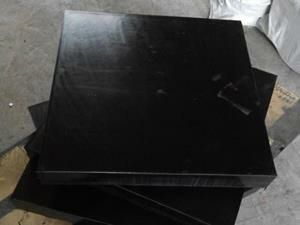

矩形板式橡胶支座


  需要注意的是,当桥梁纵坡坡度不大于1%时,板式橡胶支座可直接设置子墩台上,但应考虑纵坡影响所需要的厚度。当纵坡坡度大干1%时,应采用预埋钢板、混凝土垫块或其他措施将梁底调平,保证支座平置。板式橡胶支座应按JTGD62—2004的有关规定验算并在 验算满足规定要求后方可使用。

  此外,四氟板式橡胶支座除了具有竖向刚度和弹性变形,能承受竖直载荷及适应梁端转动外,因聚四氟乙烯的低摩擦系数,可使梁端正四氟板表面自由滑动,水平力不受限制,适用于大跨度、多跨连续、简支梁连续板等的大位移桥梁。它还可用作连续梁顶推及下型梁横移中的滑块。四氟滑板橡胶支座应水平安装。支座的四氟滑板不得设置在支座底面,与四氟滑板接触的不锈钢板也不能设置在桥梁墩、台垫石上。
