QZ球型支座构造特点及功能：

    QZ球型盆式橡胶支座是由上支座板含不锈钢板、下支座板、球冠衬板、聚四氟乙烯滑板(即平面四氟板、球面四氟板)及防尘结构等组成。本系列产品与普通盆式橡胶支座相比,其转角更大、转动灵活、承载力大、容许位移量大等特点，而且能更好地适应支座大转角的需要。该系列产品被广泛应用于曲线桥、直桥、斜桥及城市立交桥等桥梁工程中。

    QZ球型支座产品分类:

    球型橡胶支座具有承受竖向荷载和各向转动动能,按其水平向位移特性分类为:

    A、双向活动支座:具有多向位移性能,代号DX;

    B、单向活动支座:承受单向水平荷载,具有纵向位移性能,代号ZX;

    C、固定支座:承受各向水平荷载,各向均无位移,代号GD。

    QZ球形支座结构型式

    球型橡胶支座由支座板(含不锈钢板)、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。

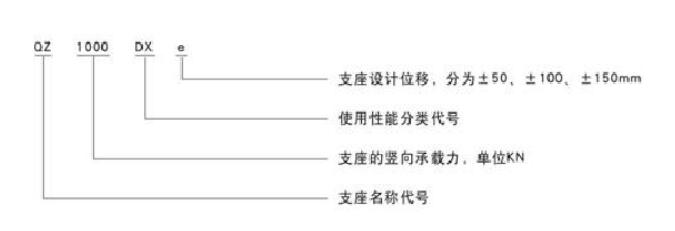

    QZ球形支座代号表示方法

    QZ球形支座的技术性能：

    1、橡胶支座反力(竖向承载力)分为16级;1000,1500，2000，2500,3000,4000，5000，6000,7000,8000,9000和10000,12500,15000,17500，20000KN。

    2、支座设计转角0分为0.01、0.015和0.02rad(根据需要可增大)。

    3、支座设计位移量顺桥向:1000-2500KNe=士50和士100mm;

    3000一10000KNe=士50、土100mm和士150mm;

    横桥向(GX多向活动支座)e=土20mm

    设计位移量根据工程需要可进行变更。

    4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下,应力为30Mpa左右时,取值如下:常温(-25°C~+60。C)0.03低温(40°C~+40°C)0.05

    5、支座可承受的水平力:

    纵向活动支座(ZX)横桥向水平力为支座反力的10%

    固定支座(GD)承受水平力为支座反力的10%
